熱転写パターン生成方法でのエッチングを行いました
銅が剥いで
形を整え

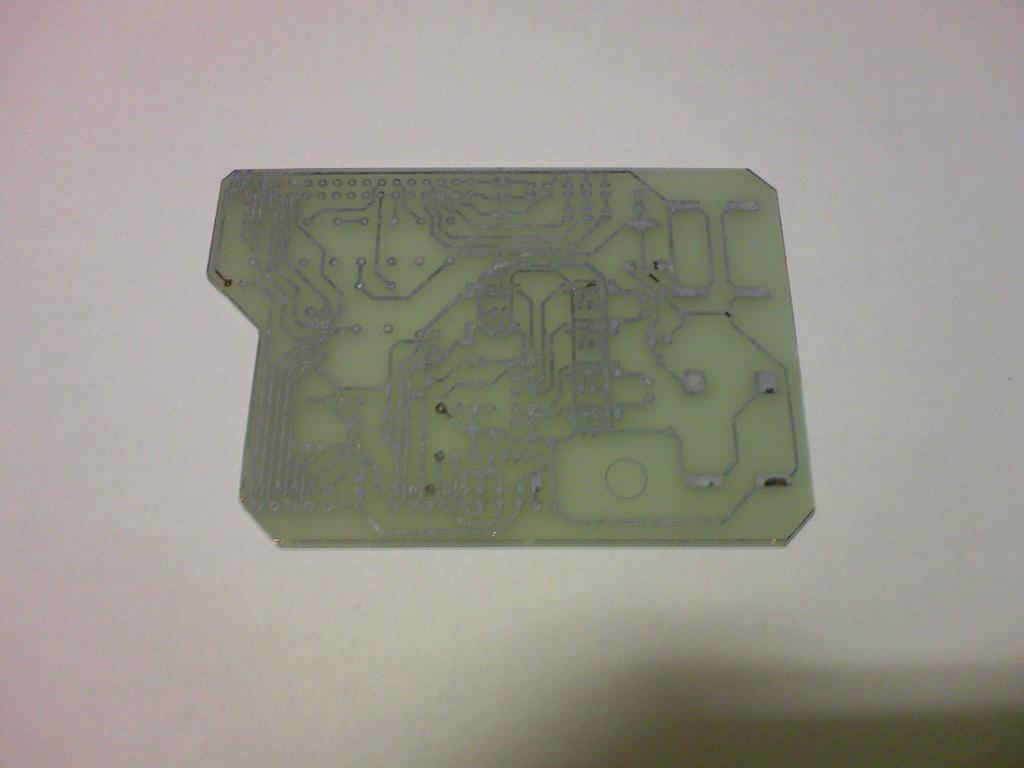

左はガラスエポキシ
マスクをはがしていない状態

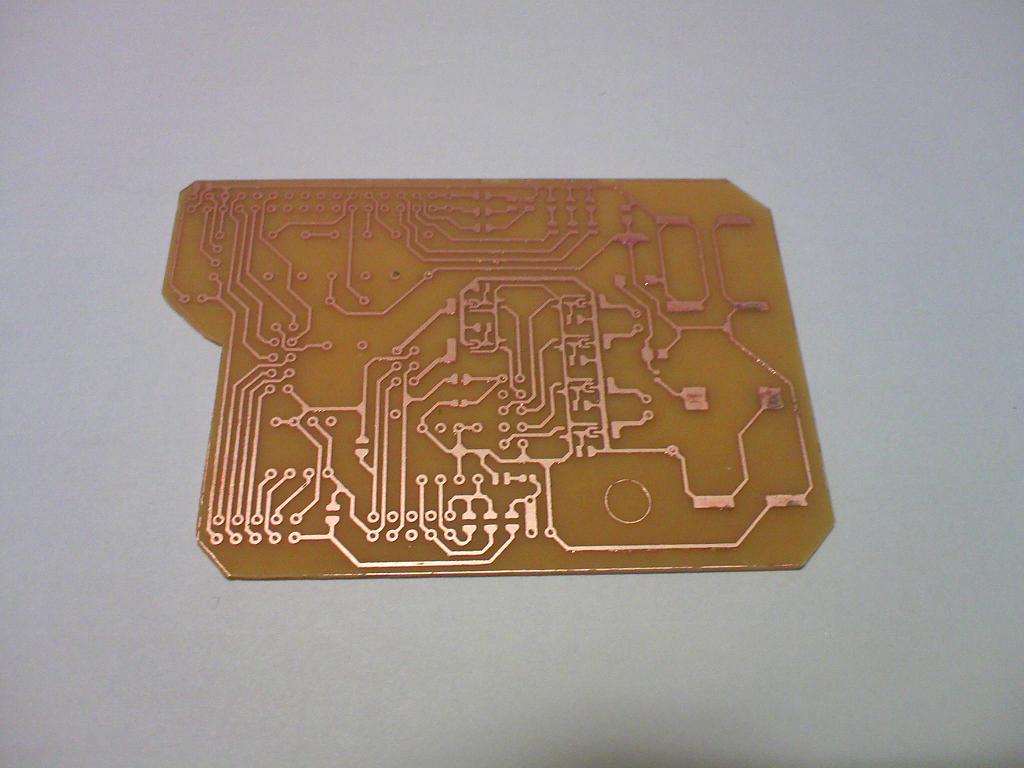

右は紙フェノール
マスクをはがした状態

いいんじゃな～い

1: もやし『めっちゃ技術向上してる』　(2009/03/08 15:33)

2: ELKEL 『きれいに出来てるじゃん。実用に十分耐えるんじゃない？』　(2009/03/13 14:15)

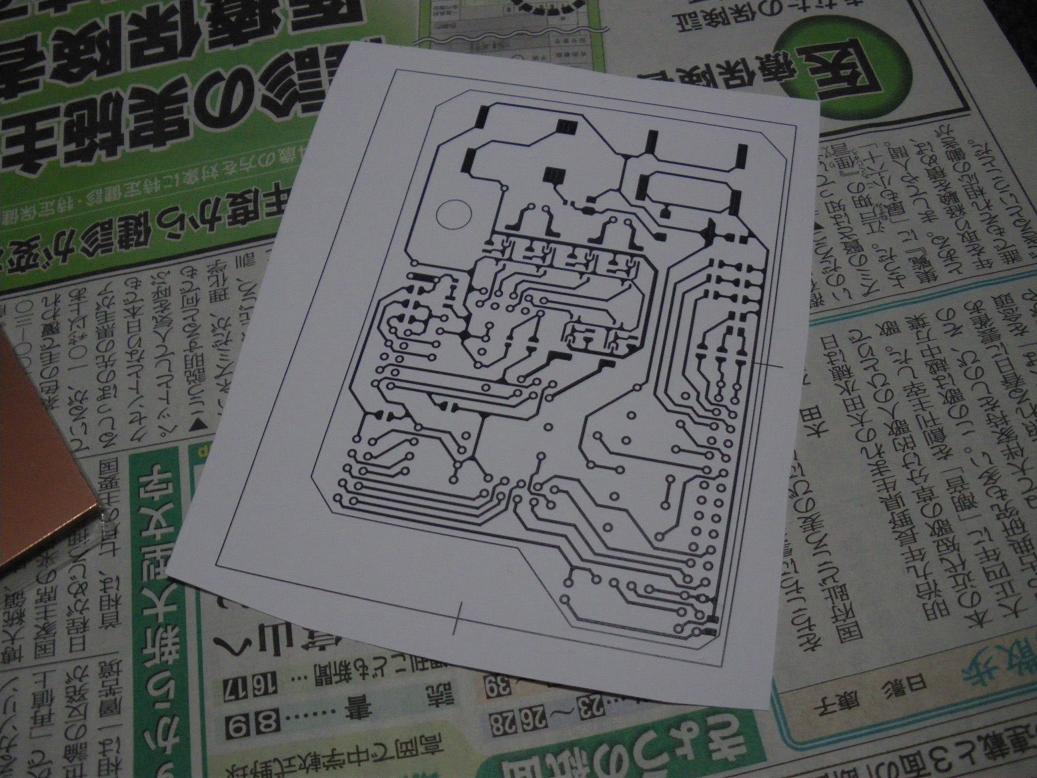

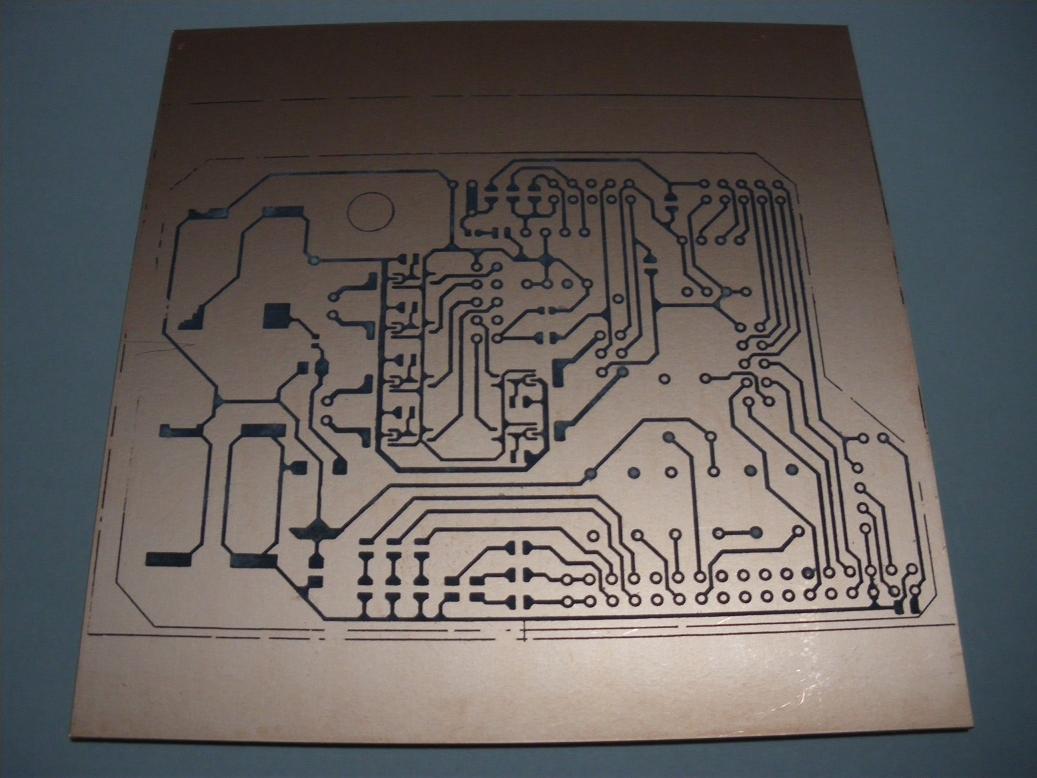

熱転写方式パターン生成の実験を行いました

今回は、使用する紙を熱転写方式パターン生成に
適しているとされるものに変更しました

結果は成功と言っていいでしょう
ですが、露光でおこなった場合に比べて80%程度の出来栄え

実用は可能か……な？

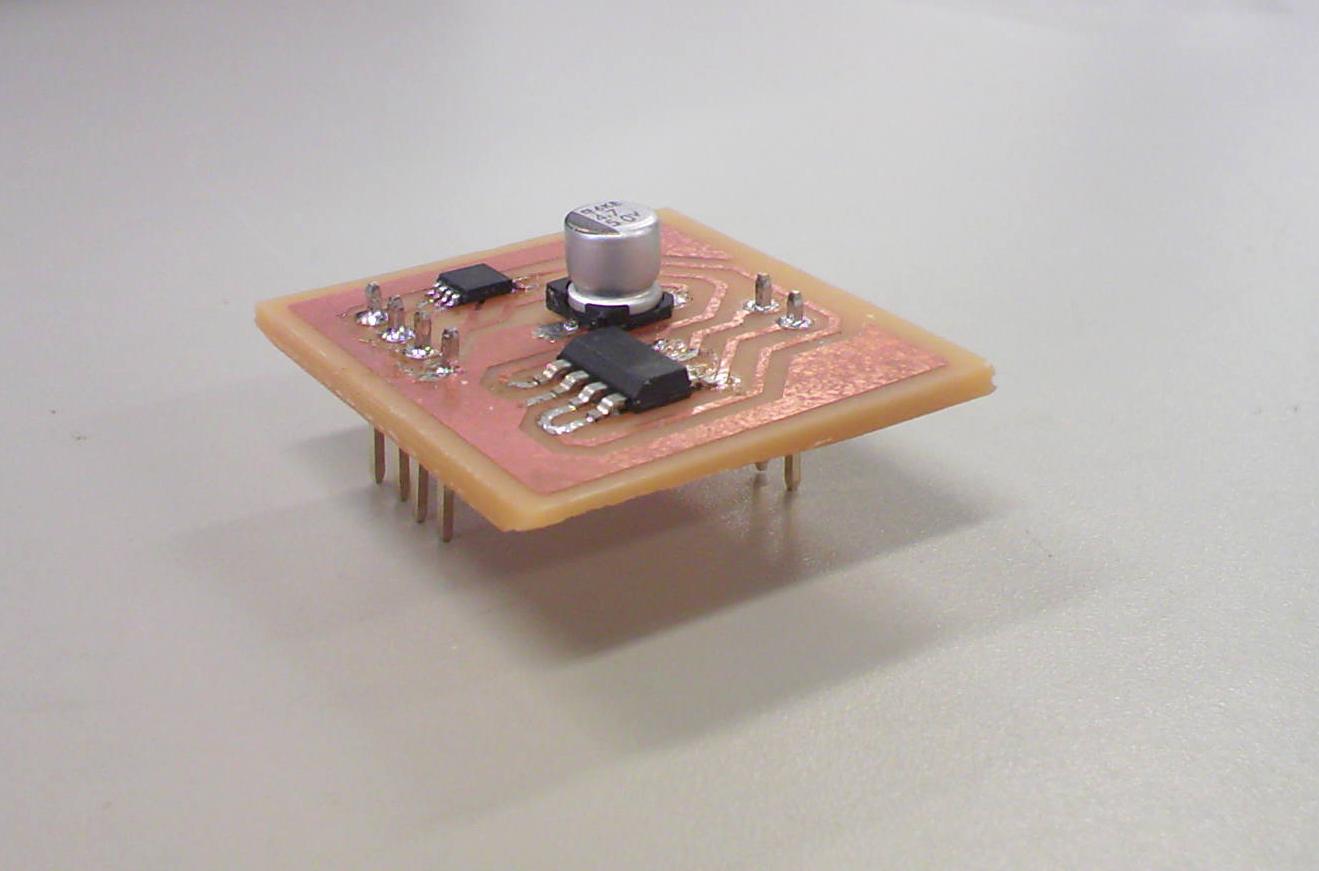

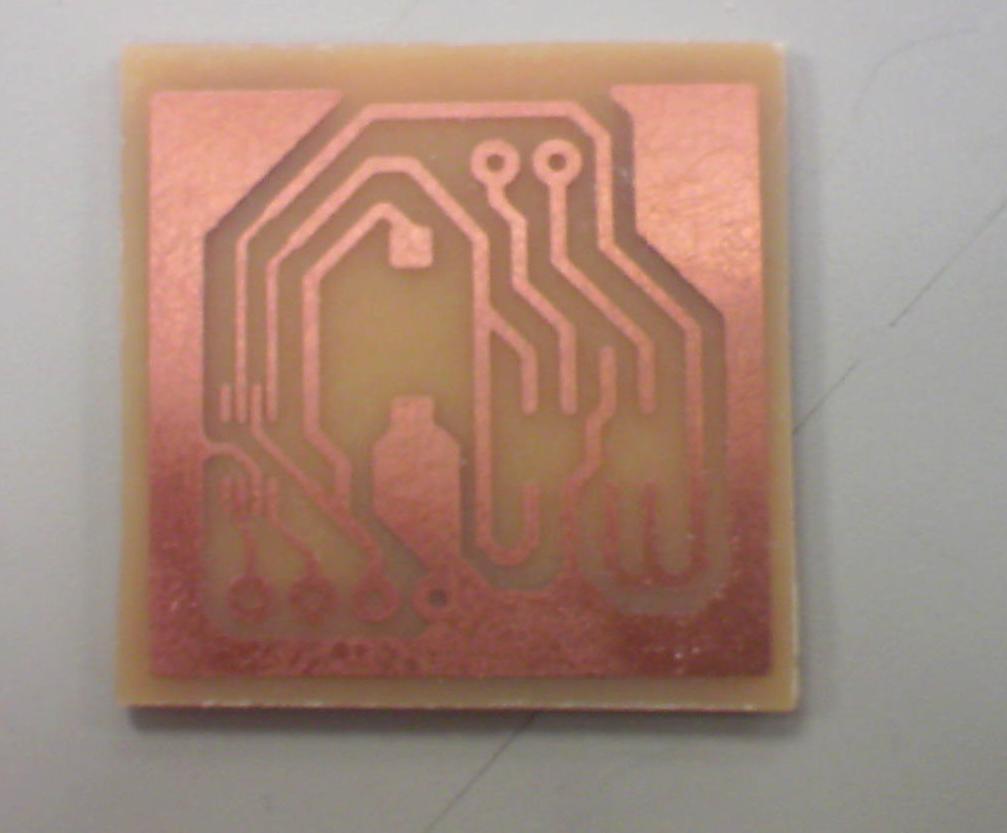

モータドライバのテスト基盤を作りました
できはよさそうです

あとは実際に動くかテストをするだけだーー

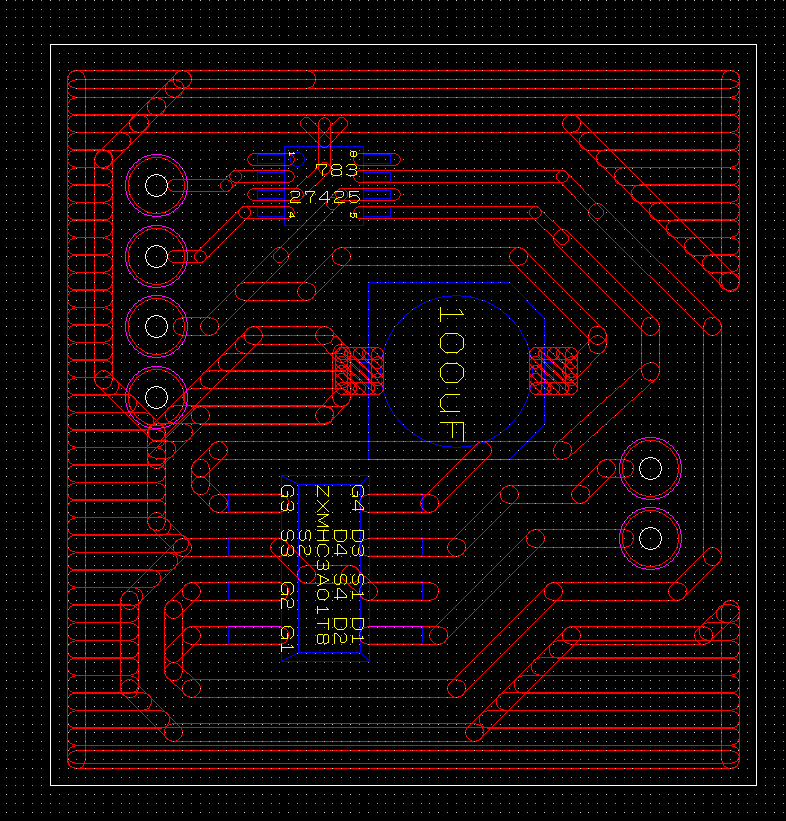

モータドライバの試作回路作ります

へしこが、そのための配線図、書いてくれました

これをエッチングをして、作ります

追記
8/20　注意！Ｓ１Ｓ４端子につながっているＧＮＤが間違っている

今日はエッチングの練習をしました。
今回は残念ながら露光がたらずに、失敗でした。

あと、アドバイスとして、印刷するところを出来るだけ広くするといいです。
そのほうが、エッチング液の劣化が少なくてすみます。
